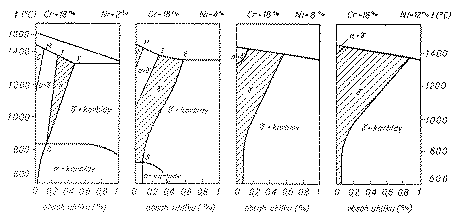

Obr. 3-1 Vliv niklu na rozšíření g - pole oceli s 18 % Cr

Návrat k textu               Home Page               OBSAH
