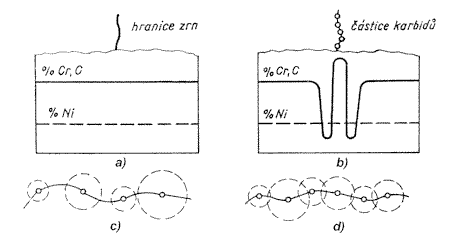

a - schéma rovnoměrného rozložení obsahu Cr, Ni a C v celé hmotě zrna oceli bez vyloučených karbidu,
b - schéma ochuzení hmoty zrna hlavně o chrom kolem každé vyloučené částice karbidu,
c - ochuzené oblasti vyznačené čárkovaně se vzájemně nepřesahují (nebezpečí mezikrystalické koroze je zmenšeno),
d - ochuzené oblasti kolem částic karbidu se vzájemně přesahují a vytvářejí tak celé souvislé, o chrom ochuzené pásmo podél hranic zrn (ocel je náchylná k mezikrystalické korozi).
